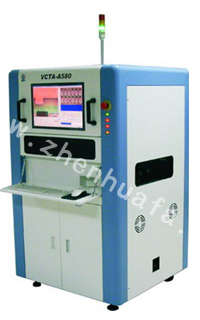

类别 |
项目 |
规格参数 |
视觉识别系统 |
判别方法 |
综合颜色处理技术,权值成像数据差异分新技术,彩色图像对比 |
摄像机 |
全数字高速彩色CCD彩色摄像机 分辨率:20微米/点 (普通) |
光源 |
环行塔状结构,超亮红绿蓝白LED频闪光源 |
图像处理速度 |
0201元件 |
< 9毫秒 |
每画面处理时间 |
< 150毫秒 |

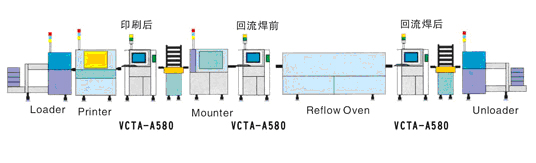

检测内容 |
锡膏印刷 |
有无、偏斜、少锡、多锡、断路、污染 |
零件缺陷 |
缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损 |
焊点缺陷 |
锡多、锡少、连锡 铜箔污染等步 |
防静电措施 |
防静电插座,防静电环 |
机械系统 |
PCB尺寸 |
50×50毫米~400×430毫米(可依据客户具体要求订制大规格) |
PCB厚度 |
0.3毫米~3.0毫米 |
PCB翘曲度 |
<2毫米(有夹具辅助矫正变形) |
零件高度 |
<30毫米 |
最小零件 |
0201元件 |
X、Y平台 |
驱动设备 |
交流伺服电机系统 |
定位精确 |
<10微米 |
移动速度 |
500毫米/秒 |
软件系统 |
操作系统 |
支持Microsoft Windows 2000 server﹑Windows 2003 server
预装Windows 2000 server |
识别控制系统 |
特点 |
权值成像数据差异分析技术,学习Ok样品,自动建立标准图像、识别数据及误差阀值 |
操作 |
图形化编程,自带元件库,根据元件形状选择标准自动生成检测框,精确自动定位,微米位微调,制程快捷 |
Mark |
点数 |
可选择0~2个常用的Mark点 |
识别速度 |
0.5秒/个 |
控制系统 |
电脑主机 |
工业控制计算机,双核电脑CPU,1G内存,160G硬盘 |
显示 |
19英寸液晶宽屏显示器 |
其它参数 |
机械外形尺寸 |
91厘米×84厘米×155厘米 |
重量 |
约505公斤 |
电源 |
交流220伏特+/-10%,频率50/60Hz,额定功率2.5KVA
自带UPS不间断电源 |
