VCTA-A480 |
|

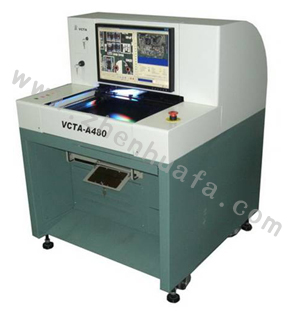

產品名稱:VCTA-A480
產品編號:VCTA
產品簡介:
1.採用標準圖像,讓缺陷無所遁形.
2.智慧優化測試路徑,使檢測速度達100點/每秒.
3.獨有權值差異圖像分析和智慧元件庫,讓您的編程得心應手.
4.多程式、多板測試及正反面同時測試功能,使測試更加高校快捷.
5.採用了多重硬體保護裝置及軟體保護裝置,安全性能優良.
6.能更好的適用於ROHS標準生產制程(無鉛)的品質管控.
7.能適應更小的元件,如01005的需求.
8.強大的統計分析功能,可通過曲線圖和餅狀圖顯示不同NG分佈狀況,對品質趨勢作出相應的預測.
9.可擴充離線編程和條碼識別系統
軟體參數
|
|
標準圖庫 |
多拼版測試功能 |
|
|
強大的CAD資料導入功能 |
圖形化編程 |
硬體參數
|
|
優質直線傳動材料 |
專業檢測攝像系統 |
|
|
活動擋板 安全光幕保護 |
工業電腦控制 穩定可靠 |
規格參數
類別 |
項目 |
規格參數 |
視覺識別系統 |
判別方法 |
彩色圖像對比 |
攝像機 |
CCD彩色攝像機 解析度: 15微米/點 |
光源 |
RGB環形LED結構光源 |
圖像處理速度 |
0201元件 |
<9毫秒 |
每畫面處理時間 |
< 150毫秒 |
檢測內容 |
錫膏印刷 |
有無、偏斜、少錫、多錫、斷路、污染 |
零件缺陷 |
缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損 |
焊點缺陷 |
錫多、錫少、連錫 |
防靜電措施 |
防靜電插座,防靜電環 |
機械系統 |
PCB尺寸 |
25×25毫米~380×480毫米(可依據客戶具體要求訂制大規格) |
PCB厚度 |
0.5毫米~2.5毫米 |
PCB翹曲度 |
<2毫米(有夾具輔助矯正變形) |
零件高度 |
<30毫米 |
最小零件 |
0201元件 |
X、Y平臺 |
驅動設備 |
交流伺服電機系統 |
定位精確 |
<25微米 |
移動速度 |
700毫米/秒 |
軟體系統 |
作業系統 |
支持Microsoft Windows 2000 server﹑Windows 2003 server
預裝Windows 2000 server |
識別控制系統 |
特點 |
統計外形建模,學習Ok樣品,自動建立標準圖像、識別資料及誤差閥值 , |
操作 |
圖形化編程,自帶元件庫,根據元件形狀選擇標準自動生成檢測框,精確自動定位,微米位微調,制程快捷 |
Mark |
點數 |
可選擇0~2個常用的Mark點 |
識別速度 |
0.5秒/個 |
控制系統 |
電腦主機 |
工業控制電腦,雙核cpu,1G記憶體,160G硬碟 |
顯示 |
19英寸液晶寬屏顯示器 |
其他參數 |
機械外形尺寸 |
81釐米×90釐米×140釐米 |
重量 |
約400公斤 |
電源 |
交流220伏特+/-10%,頻率50/60Hz,額定功率600W
自帶UPS不間斷電源 |
|
|
|
