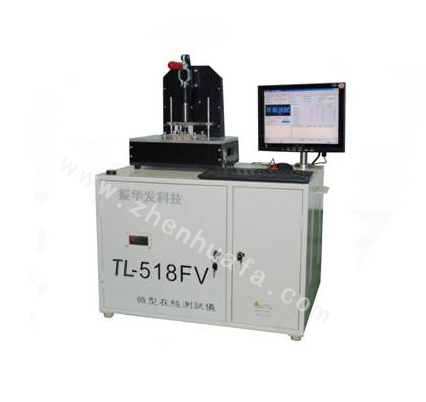

| TL-518FV |
在電子產品高集成化和微小化趨勢下FPC柔性軟板在電子產品上應用越來越廣泛。為應對其點數少，產量大 ，量測精度高，客制功能多的特點，TL-518FV柔性電路板測試儀是振華髮科技有限公司研發出來體積小，成本低，可方便制定功能，移動擺放方便的一款實用型測試設備。
產品特點：
1. 電腦主機式框架設計，移動和使用方便。
2. 硬體各功能板卡模組化，豐富的信號源，確保機器的穩定性及測試覆蓋率。
3. 採用Reed Relay Switching Board，小電容和大電阻的測試效果超好。
4. ATPD自動生成程式及除錯，自動學習開短路和自動程式調試。
5. 完整測試統計資料及報表產生，且自動儲存，不因斷電而遺失資料。
6. 系統具自我診斷功能及遠端遙控功能。
7. Board View功能可即時顯示不良元件、針點位置，方便檢修。
適用領域：
1. 各種零件較少PCB較小的產品
2. 附著零件的軟板測試
3. 附著零件的線材測試
TL-518FV規格表
| 測試點數 |
標準配備：192點 |
| 測試步驟 |
無限制 |
| 電阻測試範圍 |
0．05Ω至40MΩ |
| 電容測試範圍 |
1．0PF至40000uF |
| 電感測試範圍 |
1．0uH至50H |
| 二極體測試範圍 |
0.1V至9.9V |
| 穩壓管測試範圍 |
0.1V至14V |
| 電晶體三端測試 |
Vds.Cds.Rd(on) |
| 隔離點 |
隔離點自動選擇 每個測試步驟可達10個 |
| 主控電腦 |
PentivmⅢ以上 |
| 顯示器 |
15”液晶LCD |
| 作業系統 |
Windows系统 |
| 使用電源 |
AC 220V±10% 50HZ |
|
|
|
|
|
