PCBA的功能自動化測試方案 |
1、測試原理:
- 通過對樣板的參數採集,設定誤差範圍,與被測板進行比較並判斷是否合格;
- 只需手動將針床壓合,系統就會自動化處理,並得出產品好壞結果,免去人工判斷的因素,速度快;
- 可外接多種可程式儀錶,介面操作人性化,功能模組靈活定制化。
|
2、檢測過程 |
PCBA的功能自動化測試 |
步驟 |
内容 |
結果 |
1 |
分析測試作業指導書 |
|
2 |
連接構成整機測試環境 |
|
3 |
編寫並調試測試工程檔 |
|
4 |
線上測試應用 |
|
|
產品測試人員只需要根據產品調出對應的測試工程檔,然後在測試系統鐘按下運行按鈕閉合測試治具,測試即可自動進行。測試完畢之後會自動提示PASS或FAIL,如果FAIL,則印表機列印出對應的FAIL點。 |

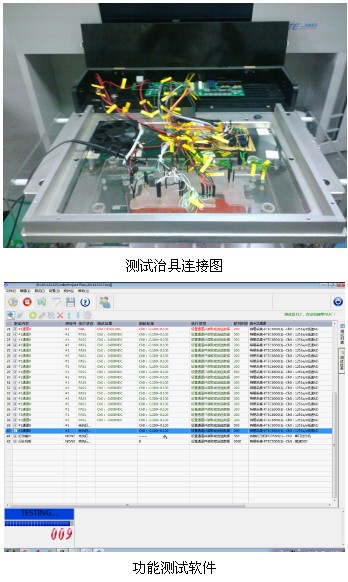

3、過程圖片 |
|
4、適用的產品 |
- 家電產品
空調、洗衣機、冰箱、電磁爐、微波爐、電視機、DVD、音響;
|
|
|
